熱鍍鋅六角螺栓

熱鍍鋅六角螺母

熱鍍鋅平墊彈墊

達克羅螺絲處理

不銹鋼六角螺栓

不銹鋼螺母系列

不銹鋼內六角螺釘

盤頭/沉頭十字系列

12.9級高強度系列

鉆尾/自攻螺釘系列

組合螺釘系列產品

緊定-雙頭-牙棒

吊環-銷軸-膨脹-檔圈

拉鉚-壓鉚-抽芯-焊接

非標-注塑-六角銅柱

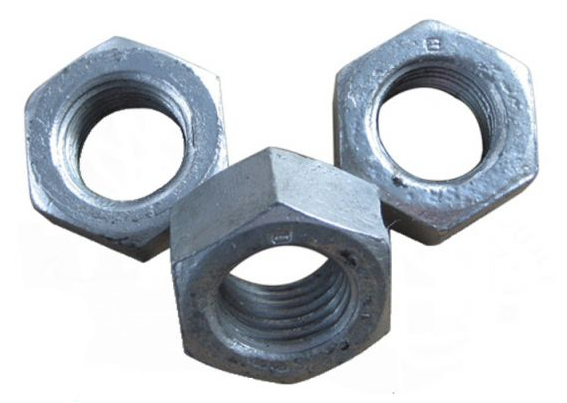

熱鍍鋅螺母同樣也可以被稱為熱浸鋅螺母或是熱浸鍍鋅螺母。當然還可以叫熱鍍鋅螺帽等等，其實表面鍍鋅的原理以及工藝和螺絲的處理完全相同，但熱鍍鋅螺母比螺絲要難處理一點，因為是內孔鍍鋅，有些鋅液進入內孔后很難清理干凈，同樣這也是內六角螺絲一般不用熱鍍鋅工藝原因之一。為了解決此問題，我們生產的熱浸鍍鋅螺母是跟標準的螺母不一樣的，在螺帽毛坯成型的過種中，我們對于螺母的中心孔會適當加大，一般來說，M10加大約30微米，M12加大四十微米，而M16則會加大到45至50微米。這樣鍍完后算上鋅層厚度，則不會影響和螺絲的配合，但這樣就很能避免在螺紋內會有些毛刺狀的鋅渣，理論上，這是無法做到百分之百的完全干凈，但不會影響擰入。有些安裝方式需要很好的配合，進度需要加快，那這樣就需要每一個螺母都要好擰，這種情況我們另一種工藝則采用完全不同的辦法來解決。先將一個沒有攻牙的螺母鍍好鋅，然后再用加大絲攻攻牙，這樣的好處是沒有任何因為熱鍍鋅而形成毛刺。 簡單來說就是有二種熱鍍鋅螺母可供選擇，一種是先攻牙再鍍鋅的熱鍍鋅螺母，還有一種是先鍍鋅后攻牙的熱鍍鋅螺母。

螺母熱浸鍍鋅具體需要什么步驟?

1、公制(DIN、ISO、GB)分為6H、6G等級。通常狀況下是6H級。公制日標(JIS) 分為Ⅰ級、Ⅱ級、Ⅲ級等三種。通常狀況是Ⅱ級。

2、英制為1B、2B、3B通常狀況下是2B等級。

3、目前攻絲使用到的絲攻之牙山角度為二種:600和550,600有公制牙、英制 UNC UNF 等,550有惠氏牙有BSW 、BSF等。

4、螺紋主要幾何參數為:螺紋大徑、螺距、螺紋中徑、螺紋上升角度。

所謂熱鍍鋅是一種有效的金屬防腐方式,是將除銹后的螺母浸入在500°C左右融化的鋅液中,使螺母表面附著鋅層,從而起到防腐作用。由于熱浸鍍電鍍層較厚(一般為40um以上),考慮其對螺紋精度的影響,故熱浸鍍鋅螺母在成型時,其孔徑須比一般螺母略微放大,具體要求如下:產品種類英制公制孔徑加大尺寸mm ≤7/16 >7/16 M10-M14 M16-M20 M24 M27 M30 0.41 0.53 0.35 0.40 0.45 0.50 0.55 2、對邊、厚度最終控制尺寸其上限比規格上限加大0.5mm。

熱鍍鋅螺母一般采用4級和8級的螺母，熱鍍鋅螺母在熱鍍鋅之前必須擴孔處理，一般擴孔40—60絲，熱鍍鋅后和熱鍍鋅螺絲的鋅層厚度相抵消，不影響螺紋配合。熱鍍鋅螺母在熱浸鋅時鋅液溫度必須500度以上，才能保證所鍍鋅層的均勻。不影響熱鍍鋅螺絲和熱鍍鋅螺母的外觀和性能。熱鍍鋅螺母配合熱鍍鋅螺絲使用，一般在室外使用30年不生銹，因此廣泛應用于電力設備、鐵塔、風力發電、室外鋼構等防銹能力要求較高的地方。
熱鍍鋅螺母鋅層厚度一般在40—70微米，既能保持螺紋的有效性又具備高防腐性能，熱鍍鋅螺母工藝較普通螺母難，價格也相對高出許多，一般電力行業用的較多，公司為專業熱鍍鋅螺母生產廠家，庫存充足，各種規格的熱鍍鋅螺母均有現貨，首次合作可提供樣品客戶確認.

普通螺母電鍍使用0號鋅，熱鍍鋅則使用0號、1號、2號鋅，鋅純度越高防腐蝕能力越高。鹽霧試驗是評價防腐蝕能力，鍍層越厚則防腐蝕能力越高，延長浸鋅時間可以增加合金層厚度，適當降低鋅溫可以增加帶出的純鋅層厚度，均可以提高防腐蝕能力，但是厚鍍層會增加生產成本，所以必須找到一種工藝，在鍍層厚度符合鹽霧試驗的基礎上將成本降到較低。

在國標螺母標準中，大約有近五十種是關于螺母的，但能用于熱浸鋅的螺母，其實只有GB/T6170和GB/T41以及GB/T52這三款螺母。比如說蓋帽，因為它上面有個蓋子，整個螺母是半封閉的，如果將蓋帽放在鋅池中熱鍍，那么鋅液就容易堵塞，整個螺紋基本上就報廢了。

還有尼龍鎖緊螺母，因為螺母的上沿有一圈尼龍材料，熱鍍鋅池的溫度是600度左右，可想而之，這樣的螺母放在池中，尼龍材料就會溶化了，所以尼龍鎖緊螺母也是不適用熱浸鋅處理的。這只是基本舉的幾個例子，還有很多螺母也是因為不同的特性而沒辦法熱浸鋅處理。

擴孔試驗原理
去除內螺紋達到螺紋公稱直徑后，將錐形芯棒推入螺母。
測量孔徑擴張的百分比。
試驗芯棒
試驗芯棒分別用于擴張量為6%或4%的測量（第4章），其最低硬度≥45HRC，錐度部分應磨光（表面粗糙度Ra=2.5μm）。
螺去除螺母螺紋使其等于螺紋公稱直徑（公差H12）。該螺母應能承受擴孔試驗。
程序
試驗前，對芯棒涂以二硫化鉬（MoS2）潤滑劑。
芯棒插入螺母試件。緩慢、連續、同軸地施加載荷，直至芯棒的圓柱部分通過螺母孔。芯棒的上端應當緊固。對仲裁試驗，芯棒插入的速度應不超過25mm/min。
判定
螺母的總擴張量為：
性能等級4～12級螺母：6%
性能等級04和05級螺母：4%
在達到規定的最小擴張量數值之前，螺母壁完全斷裂，則該螺母應判為不合格。有爭議時，切開裂縫相對的一邊，如果螺母分為兩半，則判定該螺母不合格。
特殊情況——有效力矩型螺母
符合GB/T 3098.9的有效力矩型螺母，其最小擴張量應為第4章規定的六角螺母數值的20%以下

Luo Si緊固科技-打造行業誠信標桿

咨詢熱線：18951563103
